造型 與 設計

滴水條/導水板 預埋式

各家銷售滴水條的公司都有申請 各自的專利 造型 功能
當然各建商也是 各有其考量、喜好及選擇
導水板在努力的推廣了  這麼多年後
很多建商、營造、建築師、業主已經開始接受
使用外牆的 抗汙導水板
來避免外牆的髒汙

ADD導水板/ADD外牆滴水條



而且也越來越 注重導水板的 造型 設計 功能性
現在市面上導水板的樣式也有好幾種形式
鳥嘴型 有專屬配件
扁方型 有專屬配件
圓弧型 有專屬配件

至於各家 (配件) 的特點 下回再聊
我們先聊 造型與設計

A.鳥 嘴 型
算是最簡單的一種造型
不知該如何形容
就只是
一道平面加上一道斜面 側看如鳥嘴般
有一種 犀利 的感覺
效果也應該還可以

B.扁 方 形
導水條外寬下方 很有概念的倒V的設計
可以阻止水 回流到牆面
量其尺寸 導水處部份約2.5CM
但似乎導水條的外寬不夠寬 傾斜度也不大夠 離牆面很近
若貼上磁磚
與牆面距離大約只剩一公分
不用風 就有可能將汙水
回流到牆面的機會很大
若傾斜度再增加些 導水面再加長些
導水效果應該會更好

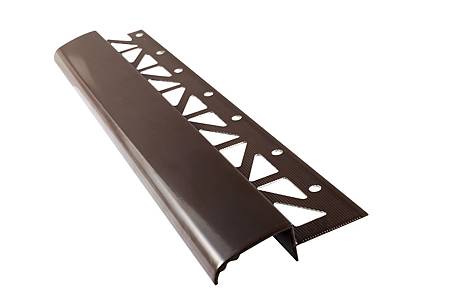

C.圓 弧 型
鋒芒不外露 卻擁有完美又圓融的弧線
傾斜式圓弧導水設計
增加視覺上的美觀
導水條的外寬下方 設計兩道的阻水線
讓汙水不會回流
導流效果好
導水條的外寬 3.3CM
磁磚牆、抿石牆、塗料牆
全都適用

為什麼 導水板 最適中的尺寸
是外寬 3cm ~ 3.5cm

其起源是
有多位的 建築師、工地主管、資深老師傅
經過多次
共同討論及測試的建議
還是 3cm~3.5cm
不會過於突出牆面
影響外觀的整體性
也同時能擁有順暢不回流的導水功能

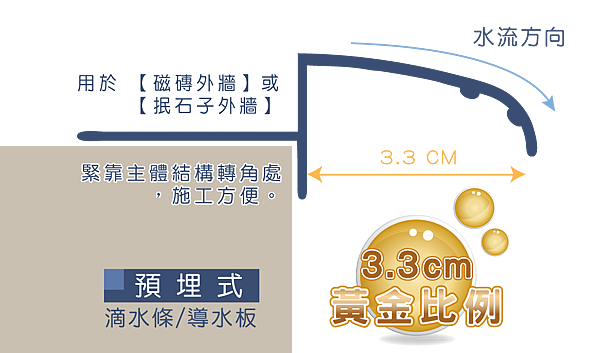

前置.png/黃金3.3比例  預埋式滴水條

小 結

不使用 = 容易造成外牆的外觀汙黑

過於寬 = 可能會影響建築物的外觀

過於窄 = 完全沒有抗汙導流的功能

預埋式滴水條安裝影片
https://vimeo.com/292242388

( 僅供各位大大參考 )
